Солнечные батареи и солнечная энергия
Солнечные батареи для дома, может собрать любой человек в домашних условиях. Солнечная энергия, с которой так щедро делится с нами природа, можно использовать для разных нужд. Это дополнительный источник бесплатной электроэнергии, которую в свою очередь, можно использовать, как угодно.
Собираем солнечные батареи дома.
В домашних условиях, собрать солнечные батареи, совсем не сложно, у любителей конструировать, собирать или разбирать старые электронные платы, всегда можно найти старые диоды и транзисторы, на платах от отслуживших своё радиоприемников и телевизоров. В умелых руках, это бесценное сокровище, с которого в домашних условиях, можно собрать не только солнечные батареи, но и много других полезных приборов. Можно смастерить, полупроводниковые солнечные батареи для использования в походных условиях.
Известно, что при освещении светом, полупроводник становится источником электрического тока – фотоэлементом, вот этим свойством мы и воспользуемся. Электродвижущая сила и сама сила тока такого фотоэлемента, будет зависеть от самого материала полупроводника, величины поверхности и его освещенности.
Чтобы диод или транзистор превратить в фотоэлемент, и собрать солнечные батареи, надо добраться до внутреннего полупроводникового кристалла, для этого, его нужно вскрыть.
Как это делается, узнаете чуть позже, но сначала, взгляните в таблицу, с параметрами самодельных фотоэлементов. Эти значения получены при освещении простой лампой мощностью 60 Вт и расстояние 170 мм, примерно соответствие интенсивности солнечного света в ясный осенний день. Как видно по таблице, энергия, вырабатываемая всего одним фотоэлементом, совсем мала, чтоб по максимально преобразовать солнечную энергию, их объединяют в солнечные батареи. Для увеличения тока, отдаваемую во внешнюю цепь, одинаковые фотоэлементы соединяются последовательно
Ещё лучших результатов, можно добиться при смешанном соединении, когда батарею собирают с последовательно соединенных групп, каждая из которых составляется из одинаковых параллельно соединенных элементов (рис. 3). Подготовленные группы диодов собирают на пластине из (гетинакса), это органическое стекло или, (текстолита), рисунок 4. Между собой элементы соединяют лужеными медными проводами.
Сами выводы, которые подходят к кристаллу, лучше не паять, так как от высокой температуры очень легко повредить полупроводниковый кристалл. Пластина с фотоэлементом помещается в прочный корпус с прозрачной верхней крышкой. Оба вывода, припаять к разъему,- к этому разъёму и будет подключён шнур, например, от радиоприемника. Такая солнечная батарея, собранная в домашних условиях, из 20 диодов модель - КД202 (получается, пять групп по четыре параллельно соединенных элемента) на солнце батарея генерирует напряжение 2,1 В при токе до 0,8 мА. Достаточно для того, чтобы запитать радиоприемник на двух транзисторах.
Теперь разберёмся как добиться того, чтоб диоды и транзисторы стали фотоэлементами. Для такой процедуры, нам понадобятся определённые инструменты, такие как тиски, плоскогубцы, острый нож, молоток, паяльник, канифоль, припой свинцовый ПОС-60, пинцет, батарейка на 4,5 В тестер. Марка диодов для солнечной батареи, Д7, Д226, Д237 другие в похожих корпусах.

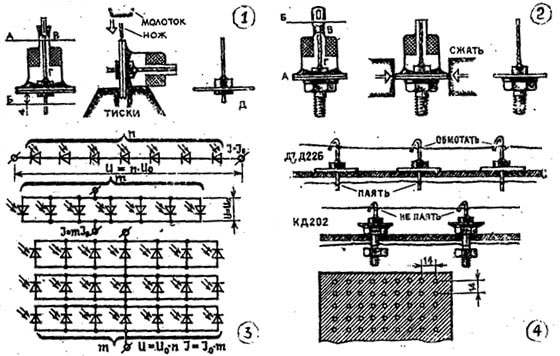

Разбираем диоды: обрезаем выводы по линиям (А) и (Б) (рис.1). Смятую при этом трубочку (В) надо расправить, чтобы освободить вывод (Г). После данной манипуляции, диод зажимаем в тисках за фланец. Прикладываем к сварному шву острый нож и, аккуратно, без лишних усилий, ударяем по тыльной стороне ножа, для удаления крышки.
Внимательно следите за тем, чтобы лезвие ножа, при вскрытии диода, не проходило глубоко вовнутрь, так как можно повредить сам кристалл. Вывод (Д) необходимо хорошо очистить от краски, после всего сделанного, наш фотоэлемент готов к дальнейшему использованию. Диоды с маркировкой (КД202) (Д214) (Д215) (Д242) (Д247) плоскогубцами откусите фланец (А) (рис.2) и срежьте вывод (Б). Как было описано выше, на нём тоже надо будет расправить смятую трубку (В), и освободить гибкий вывод (Г)
