Электоэнергия, способы экономии.
Вы согласны каждый месяц платить за набежавшие, лишние киловатты электроэнергии? Скорей всего, таких желающих нет. Хотите научиться экономить, давайте попробуем это сделать.
Простой способ экономии электроэнергии.
Чтоб горящие ярким светом лампы, которые освещают, например, подъезд дома, или постоянно горят в коридоре офиса, включены в коридоре многокомнатной квартиры, и так далее. Достаточно просто оборудовать настенный сетевой выключатель специальным устройством для экономии электроэнергии. Устройство, будет всё время обеспечивать минимальную освещенность и только после срабатывания датчика или при нажатии на кнопку, включать осветительные элементы на максимум. Такой прибор позволит значительно снизить энергопотребление вдвое.
В местах необорудованных выключателем, например, в панельном многоэтажном доме, устройство легко установить на первом этаже, а на всех лестничных площадках остальных этажей вмонтировать дублирующие кнопки, они будут подключены параллельно основной.

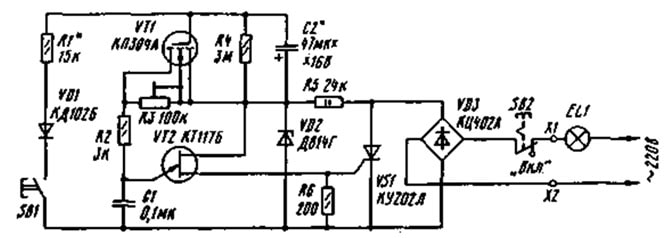

Электронная схема (рис.1), представляет собой тринисторный регулятор мощности с фазоимпульсным управлением, его подключают к сети, последовательно, вместе с осветительной лампой (EL1). Когда контакты выключателя замкнуты, (SB2) переменное напряжение сети выпрямляется соединено диодным мостом VD3. С его выхода пульсирующее напряжение поступает на тринистор (VS1) и через стабилизатор напряжения (R5VD2) - на однопереходный транзистор (VT2).
С каждой полуволной сетевого напряжения, происходит зарядка конденсатора (С1) через резисторы (R3), (R2) и полевой транзистор (VT1). В моменты, когда конденсатор заряжается до напряжения открывания однопереходного транзистора, он быстро разряжается через открытый переход этого транзистора и цепь управляющего электрода тринистора. Это приводит к открыванию тринистора и подаче напряжения сети на лампу (EL1). Чем меньше зарядный ток кондёра (С1), тем позднее откроется тринистор и тем тусклее будет гореть лампа. В исходном состоянии, являющемся дежурным режимом работы устройства, конденсатор С2 разряжен, поэтому транзистор VT1 закрыт. В это время зарядный ток конденсатора С1 протекает через подстроечный резистор R3, которым устанавливают яркость свечения лампы.
Если при этом режиме нажать выключатель SB1, просто кратковременно, конденсатор С2 быстро зарядится через резистор R1 и диод VD1 до напряжения питания однопереходного транзистора. В результате сработает транзистор VT1, его сопротивление сток-исток мгновенно уменьшится (до нескольких сотен Ом), отчего ток зарядки конденсатора С1 увеличится, а однопереходный транзистор VT2 станет открываться в начале каждой полуволны сетевого напряжения.
В этом случае яркость лампы будет максимальной в течение нескольких десятков секунд, пока конденсатор С2 медленно не разрядится через резистор R4 настолько, что сопротивление участка сток-исток начнет увеличиваться. Яркость ламп плавно уменьшится до установленного дежурного уровня. Кроме всего перечисленного на схеме, в устройстве можно применить и другие детали: транзистор VT1 - КП301 с буквенными индексами Б-Г, VT2 - КТ117 с буквенными индексами А,В,Г; диод VD1 - любой выпрямительный или импульсный; стабилитрон VD2 на напряжение стабилизации 10...14 В; выпрямительный мост VD3 - КЦ402Б - КЦ402Г; конденсатор С1 - КЛС, КМ, С2 - К50-16; подстроечный резистор R3 - СП4-1, СПО; остальные - МЛТ. Кнопочные выключатели SB1 и SB2 (типа П2К) закреплены с помощью длинных винтов МЗ с гайками.
Собранное и готовое к работе устройство, изолируют снаружи крышкой из изоляционного материала. Отладка схемы сводится, в основном, к установке времени, в течение которого яркость лампы должна быть максимум. Это можно сделать подбором конденсатора С2. А если подобрать резистор R1 можно менять время установления максимальной яркости. Мощность нагрузки на устройство, не должна превышать 220 Вт.
