Как смотреть каналы бесплатно.
В современном мире, спутниковое вещание стало очень популярным. Но большая часть провайдеров вещания, предлагают свои услуги платно. Существует простой рабочий метод, смотреть каналы бесплатно.
Бесплатное ТВ сотни каналов бесплатно.
Для того, чтоб иметь дома бесплатное ТВ и смотреть каналы бесплатно, можно собрать декодер спутниковых каналов. Так как большая часть вещаемых каналов закодирована и не пригодна для просмотра без оплаты и дополнительного оборудования, например, ресивера. Ресиверы спутниковых каналов, открывают кодированный сигнал для просмотра на телевизоре, если конечно услуга оплачена. Вот с этим мы и попробуем справиться, так как кодированные каналы провайдеров платные, например, такие как триколор ТВ или НТВ-плюс, их тоже можно смотреть бесплатно. Отличный декодер можно смастерить в домашних условиях, он подойдёт для таких провайдеров с закрытыми и кодированными каналами. На рисунке приведена схема такого декодера, он позволит бесплатно просматривать кодированные каналы.
У кодированной программы или канала, отсутствует строчечная и кадровая синхронизация. При просмотре полного телевизионного сигнала при помощи осциллоскопа удалось обнаружить, что в кодированном сигнале отсутствуют кадровые синхроимпульсы, а вместо строчечных импульсов передаются импульсы синхронизации, показанные на рис.1.
Количество строк, в течение которых передаются сигналы рис.1(а) и рис.1(б)
![Бесплатное ТВ](images/ds1.jpg)
![Бесплатные каналы](images/ds.jpg)
Она периодически изменяется и это один из вариантов кодирования. Меняется также и длительность импульсов высокого уровня (75% уровня белого), изображенных на рис.1 пунктирной линией. Адрес абонента и информация о способе кодирования передается в течение 1 мкс в конце каждой строки.
Разработчики данной системы кодирования программ, допустили оплошности. Которые и позволяют легко сделать для них такой декодер, способный преобразовывать кодированную программу в стандартный полный цветной телевизионный сигнал. При использовании на передающей стороне любого из вложенных в систему способа кодирования.

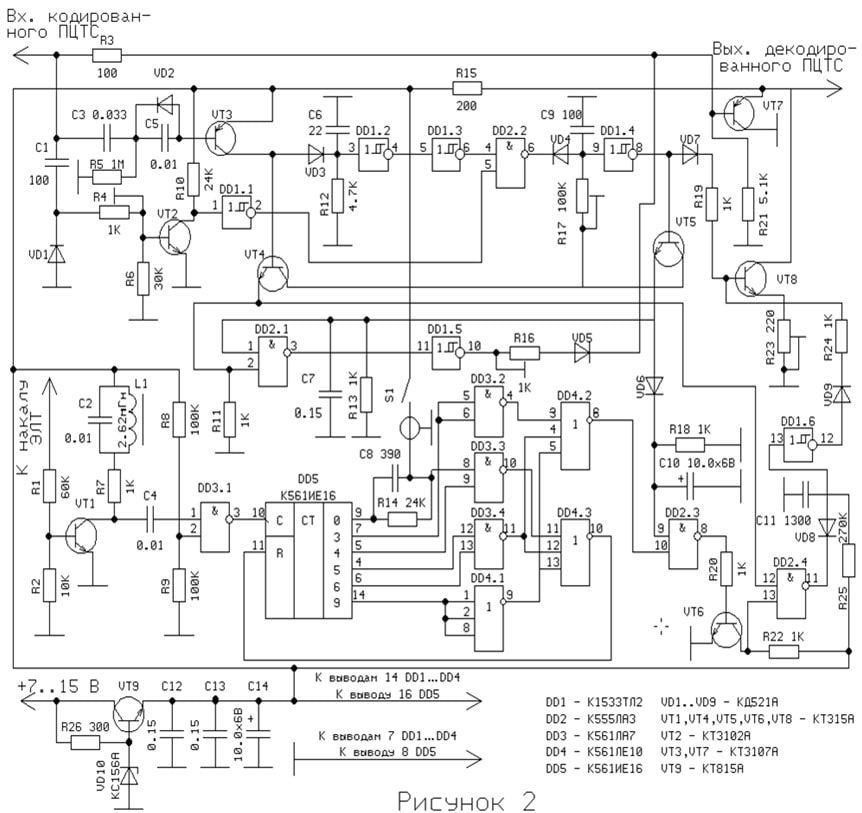

Изготовить декодер для бесплатного просмотра каналов, можно используя то обстоятельство, что положение места перехода с импульсов низкого уровня (уровень ниже черного) на импульсы высокого уровня (рис.1) Оно является постоянным во времени и совпадает с началом строчечных синхроимпульсов. Кадровые синхроимпульсы можно получить, ведя счет количества переданных строк. Принципиальная схема декодера, реализующего данный принцип и обеспечивающего автоматическое распознавание кодированного канала, изображена на рис. 2.
![Принципиальная схема декодера каналов](images/ds2.jpg)
На транзисторе (VT3) собран селектор импульсов низкого уровня, которые после выделения и инвертирования заряжают емкость (С6) и поступают на вход триггера Шмита (DD1.2). Постоянная времени цепи (R12, С6) выбрана такой, чтобы увеличить длительность этих импульсов на (1..2 мкс). После инвертирования элементом (DD1.3) эти импульсы приходят на один из входов элемента (DD2.2). Импульсы высокого уровня выделяются транзистором (VT2) и после инвертирования элементом (DD1.1) подаются на второй вход элемента (DD2.2). Таким образом, при наличии кодированного сигнала показанного на рис.1(а), на выходе элемента (DD2.2) формируется импульсы строчечной синхронизации. С помощью элементов (VD4,R17,C9) их длительность доводится до стандартной (4,7 мкс) и после инвертирования элементом (DD1.4) они приходят на базу транзистора (VT8), который, открываясь, врезает их в (ПЦТС). Резистор (R23) служит для регулировки уровня этих импульсов.
Для обеспечения подавления ложных синхроимпульсов (смотри рис.1(а)) служат элементы (VT4, VT5, DD2.1, DD1.5, VD5, R16). После селекции транзистором (VT3) все импульсы низкого уровня поступают на повторитель (VT4), а затем на один из входов элемента (DD2.1). На другой вход (DD2.1) поступает сигнал, сформированный элементом (DD1.4) (вставляемые строчечные синхроимпульсы). Цепочка (VT5, R13, C7) служит для увеличения длительности этих импульсов до (70..110 мкс). Следовательно, на выходе элемента (DD2.1), в случае приема сигнала, изображенного на рис.1 (а), после прохождения первой кодированной строки, появляются импульсы. Эти импульсы точно соответствующие по длительности и по месту расположения фронтов ложным синхроимпульсам, присутствующим в кодированном сигнале. Элемент (DD1.5) инвертирует их и через диод (VD5) c последовательно включенным резистором (R16), который служит для регулировки степени подавления ложных синхроимпульсов, сигнал поступает на базу повторителя (VT7).
Кадровая синхронизация осуществляется с помощью подсчета числа строк. Для этого можно использовать напряжение накала. Во всех современных телевизорах напряжение накала подается с трансформатора строчечной развертки и содержит высокие составляющие, которые необходимы для работы декодера. На транзисторе (VT1) и контуре (L1, C2) происходит выделение второй гармоники строчечной частоты. После инвертирования на элементе (DD3.1) удвоенная частота строчечной развертки приходит на счетный вход микросхемы (DD5).
Элементы (DD3.2, DD3.3, DD3.4, DD4) служат для формирования импульсов кадровой синхронизации, которые появляются на выходе элемента (DD4.2), и сброса счетчика (DD5). Кнопка (S1) нужна для настройки фазы импульсов кадровой синхронизации. Таким образом, на один из входов элемента (DD2.3) приходят импульсы кадровой частоты длительностью (288 мкс) (4,5 строки). Другой вход элемента (DD2.3) подключен к конденсатору (С10), который заряжается импульсами строчечной синхронизации, в случае приема кодированного сигнала. При приеме обычных телепрограмм напряжение на входе (9) элемента (DD2.3) соответствует логическому нулю, и работа прибора автоматически прекращается. При приёме кодированных каналов, после инвертирования транзистором (VT6), импульсы кадровой синхронизации попадают на вход элемента (DD2.4), который, совместно с элементами (VD8, R25, C11 и DD1.6), выполняет функцию нарезки (рис.3)
![Декодер каналов](images/ds3.jpg)
Нарезка кадровых синхроимпульсов, нужна для обеспечения строчечной синхронизации во время прохождения кадровых синхроимпульсов. После этого кадровые синхроимпульсы тем же способом, что и строчечные устанавливаются в (ПЦТС). Внешний вид декодированного сигнала показан на рис.4.
![Внешний вид сигнала](images/ds4.jpg)
На транзисторе VT9 собран стабилизатор напряжения питания.
Конструкция изделия и детали.
Все резисторы, использованные в декодере для бесплатного просмотра каналов, рассчитаны на мощность (0.125 Вт). Исключением является только (R26), который должен обеспечивать рассеивание мощности порядка (0.5 вт). Отклонения номиналов элементов: (С2, С6, С11, R12, R25 - ± 5%, остальные - ± 20%). Индуктивность (L1) намотана на тороидальном магнитопроводе из феррита марки (М200НН) габаритными размерами (20х12х4) мм и содержит (110) витков провода (ПЭВ 0.1). К самой же катушки (L1) не предъявляется жестких требований, поэтому возможна ее намотка на любом другом магнитопроводе. Все транзисторы и диоды могут иметь любые буквенные индексы. Вместо (DD1) можно применить (К533ТЛ2) вместо (DD2) (К133ЛА3, К155ЛА3, К533ЛА3, К1533ЛА3)
Вместо (DD3) (К564ЛА7, К176ЛА7) (DD4) (К564ЛЕ10, К176ЛЕ10). Конденсаторы (С12, С13) надо располагать в близости от микросхем (DD1, DD2).
Подключение прибора к телевизору
Декодер можно подключить к любому телевизору, для этого надо просто включить его в разрыв цепи низкочастотного видеосигнала с размахом (2..4.5 В). Или после повторителя, включенного между видеопроцессором и керамическими полосовыми фильтрами. Пример схемы подключения к телевизору с видеопроцессором (TDA8362A) показан на (рис.5). Пунктиром на рисунке показана цепь, которую необходимо разорвать.
![Просмотр каналов ТВ](images/ds5.jpg)
Регулировка.
Установите движок резистора (R4) в крайнее левое по схеме положение. Включите телевизор на кодированный канал. Установите с помощью резистора (R17) длительность импульсов на выходе элемента (DD2.4) равной (4..4.7 мкс). Подключить осциллоскоп к выходу декодера, и вращая движок резистора (R23), добиться равенства амплитуд передаваемых и врезаемых импульсов строчечной синхронизации. Затем с помощью резистора (R16) установить необходимую величину подавления ложных синхроимпульсов, при этом сигнал, присутствующий на выходе декодера, должен соответствовать (рис.4). И в последнюю очередь, вращением движка резистора (R4) добиться максимального качества приема закрытого канала. Описанный декодер был успешно установлен такие телевизоры как (Philips), (Samsung) и другие западные аналоги. Все оснащенные таким прибором телевизоры, принимали кодированный канал с таким же качеством, как и не кодированные. После оснащения таким декодером телевизора, появляется возможность вести запись кодированных программ на любой носитель.
Можете наслаждаться просмотром бесплатных кодированных каналов ТВ.
